用途概述：
鋼筋保護層測定儀是一種便攜式無損檢測儀器，可用于鋼筋混凝土結構施工質量的檢測，能夠在混凝土表層測定鋼筋位置，檢測鋼筋保護層厚度及鋼筋直徑；此外，也可以對混凝土結構內部的磁性體及導電體的位置進行檢測，如墻壁內部電纜、水暖管道等，施工前的探測可以有效避免施工中對這些設施的損壞，減少意外的發生。
產品特點：
※ 新升級，采用三防外殼設計，防水、防塵、防震。
※ 大屏幕高分辨率液晶屏，界面都有中文提示，顯示內容更多更直觀；
※ 內置大容量存儲卡，存儲容量全新升級；
※ USB傳輸將主機模擬成U盤，讀取數據像U盤一樣簡單；
※ 保護層厚度與鋼筋信號圖像實時顯示，最小值自動鎖定；
※ 雙量程工作模式有效的保證檢測精度及最大探測深度；
※ 檢測數據自動存儲，現場即時提供統計分析結果，便于指導施工作業；
※ 專業的數據分析軟件，使您的后期數據處理及報告生產工作輕松完成。

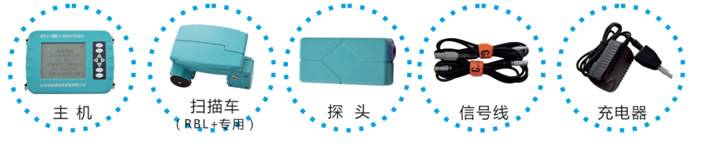

儀器構成：
適用標準：
GB50010-2010《混凝土結構設計規范》
GB50204-2015《混凝土結構工程施工質量驗收規范》 GT/T50344-2004《建筑結構檢測技術標準》
JGJ/T152-2008《混凝土中鋼筋檢測規程》
技術參數：
|
規格型號
|
RBL
|
RBL+
|
|
保護層厚度適用范圍
|
Ф6mm～Ф50mm
|
Ф6mm～Ф50mm
|
|
第一量程
|
6mm-90mm
|
6mm-90mm
|
|
第二量程
|
6mm-180mm
|
6mm-180mm
|
|
保護層厚度最大允許誤差
|
±1（mm）
|
6~79mm
|
6~79mm
|
|
±2（mm）
|
80~119mm
|
80~119mm
|
|
±4（mm）
|
120~180mm
|
120~180mm
|
|
直徑估測適用范圍
|
Ф6mm~Ф32mm
|
Ф6mm~Ф32mm
|
|
直徑示值最大誤差
|
±1規格
|
±1規格
|
|
剖面網格
|
不支持
|
圖形+數字顯示
|
|
存儲數量
|
2000構件*1000測點
|
2000構件*1000測點
|
|
數據傳輸方式
|
USB
|
USB
|
|
供電方式
|
鋰電池
|
鋰電池
|
|
主機參數
|
防水參數：IP65
屏幕尺寸：5英寸
分辨率：320×240
體積：195×140×45mm
重量：0.8kg
|
防水參數：IP65
屏幕尺寸：5英寸
分辨率：320×240
體積：195×140×45mm
重量：0.8kg
|
|
供電電源
|
大容量鋰電池，持續使用18小時以上
|
大容量鋰電池，持續使用18小時以上
|
|
工作環境要求
|
溫度：-10℃～+40℃
濕度：＜90%RH
|
溫度：-10℃～+40℃
濕度：＜90%RH
|
|
其他要求
|
空氣中不含有腐蝕性氣體
無強電磁場干擾
不應有大的震動和沖擊
儀器避免陽光直射
|
|
包裝規格
|
材質：工程塑料 體積：420*140*335mm 重量：5.5kg
|
