探傷類別：裂紋、焊縫、氣孔、砂眼、夾雜、折疊等
獨具特點：無限時自動錄制探傷過程，高速掃描，超低噪聲，智能精準外型，攜帶方便，防震防磁一鍵自動校準，130dB高增益
主要用途：廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域
主要功能：
u 廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域
u 高精度定量、定位，滿足了較近和較遠距離探傷的要求；
u 近場盲區小，滿足了小管徑、薄壁管探傷的要求；
u AWS 功能；
u 自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；
u 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
u 自由切換三種標尺（深度d、水平p、距離s）；
u 自動增益、回波包絡、峰值記憶功能提高了探傷效率；
u 自動錄制探傷過程并可以進行動態回放；（無限時）
u φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值；
u 100個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
u 可自由存儲、回放1000幅A掃波形及數據；
u DAC、AVG、TCG曲線（深度補償）自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
u 發射脈沖寬度和強度可調；
u B掃描功能，清晰顯示缺陷縱截面形狀
u 可以自由輸入任意行業標準；
u 與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；
u IP65標準鋁鎂合金外殼，堅固耐用，防水防塵，抗干擾能力極佳；
u 利用PC端通訊軟件可以升級儀器系統的功能；
u 26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；
u 高性能安全環保鋰電池供電，可連續工作10小時。
u 實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；
u 掉電保護，存儲數據不丟失；
u 探傷參數可自動測試或預置；
u 數字抑制，不影響增益和線性；
u 屏幕保護：“自動關機”、“文字”、“自由定制”等多種屏保模式自由更改；
u 增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正；
u PC端通訊軟件軟鍵盤操作，實現了計算機控制探傷儀主機進行探傷的目標；
重要輔助功能：
u 角度和K值兩種輸入方式
u 回波次數分析
u 電源狀態指示
u 閘門聲光報警
u DAC聲光報警
u 屏幕的凍結和解凍
u 時鐘顯示
u 休眠和屏保
各項性能指標及技術參數：
|
掃描范圍：
|
0～10000mm鋼縱波
|
|
工作頻率：
|
0.4MHz～20MHz
|
|
垂直線性誤差
|
≤3%
|
|
水平線性誤差
|
≤0.1%
|
|
增益
|
120dB
|
|
靈敏度余量
|
＞62dB（深200mmΦ2平底孔）
|
|
分辨力
|
＞40dB（5N20）
|
|
動態范圍
|
≥32dB
|
|
噪聲電平：
|
＜8%
|
|
硬采樣頻率
|
320MHz
|
|
重復發射頻率
|
100~1000HZ
|
|
聲速范圍
|
100～15000（m/s）
|
|
工作方式
|
單晶探傷、雙晶探傷、穿透探傷
|
|
數字抑制
|
（0～80）%，不影響線性與增益
|
|
工作時間
|
連續工作10小時以上（鋰電池）
|
|
環境溫度
|
（-20～70）℃（參考值）
|
|
相對濕度
|
（20～95）% RH
|
|
外型尺寸
|
238×155×46（mm）
|
|
重量
|
1.0KG
|

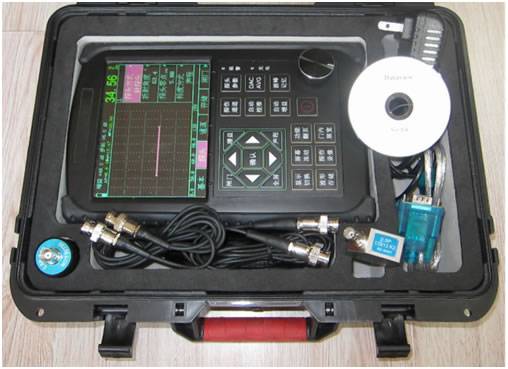

標準配置：
|
1
|
主機
|
1臺
|
|
2
|
直探頭
|
1個
|
|
3
|
斜探頭
|
1個
|
|
4
|
10V電源適配器
|
1個
|
|
5
|
探頭連接線
|
2根
|
|
6
|
產品包裝箱
|
1個
|
|
7
|
PC超聲波探傷儀通訊軟件
|
贈送
|
|
8
|
使用說明書
|
1本
|
|
9
|
合格證、裝箱卡、保修卡
|
1套
|
